适应网口模块更改
电路板改造
1. 生产第一批炸点板，按下图改造。

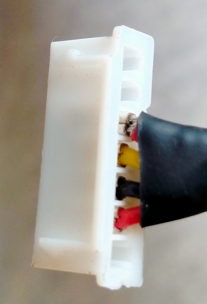

网口模块连接电路板线序，如下图。

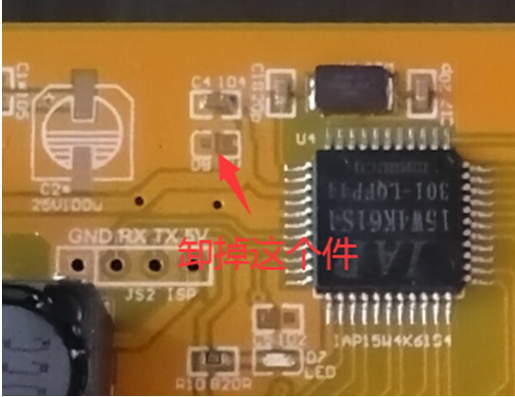

2. 生产第二批炸点板卸掉5V稳压二极管D8，如下图。

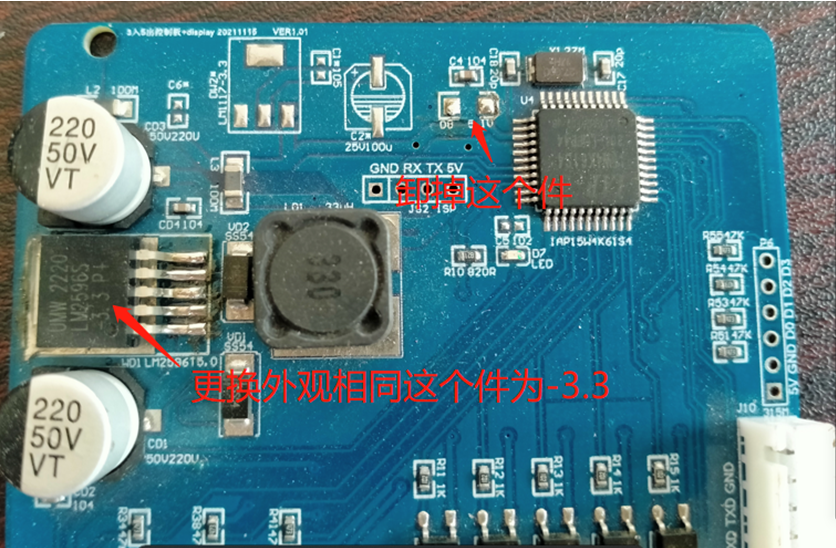

3. 卸掉如下图2596-5.0。
4. 更换为如下图2596-3.3。

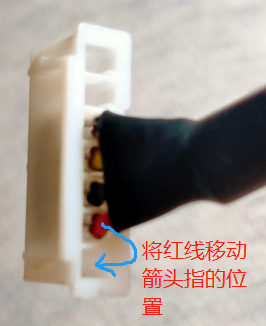

网口模块连接电路板线序，如下图。

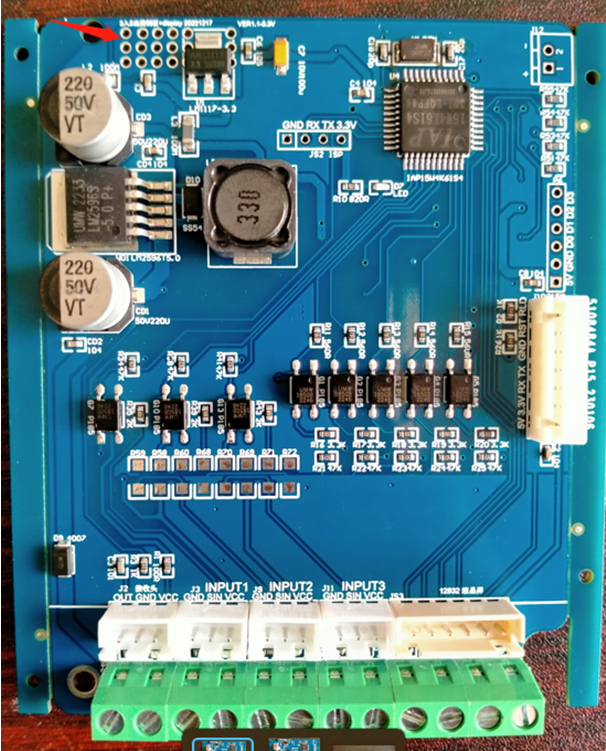

5. 生产第三批炸点板已重新画板无需上述更改，如下图指示位置有一堆过孔的，电路板不需要更改，
但是网口模块连接电路板的线序需要更改，如下图。
使用3.3V的128X32液晶屏

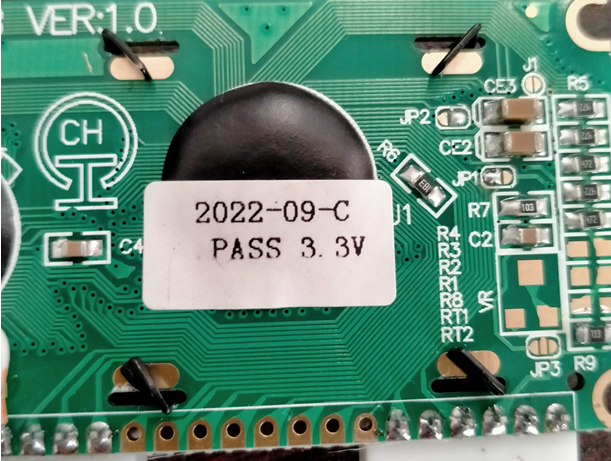

6. 原炸点板使用的128X32液晶屏，需要更换为电路板背面贴着3.3V屏如下图。

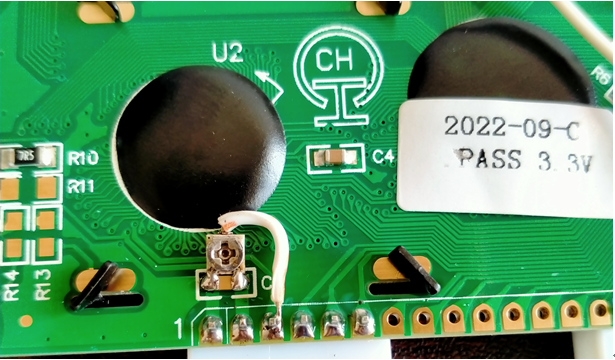

7. 增加贴片可调电阻连接如下图，需重调可调电阻。

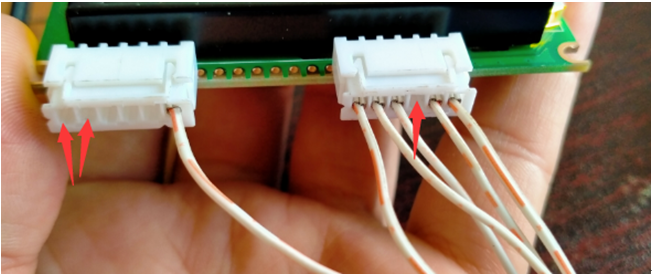

8. 去掉原来的可调电阻的3根线，如下图指示，其它连线保持不变。
网口模块的更改

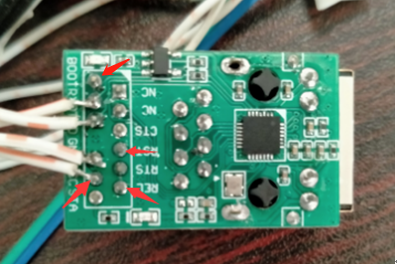

9. 原网口模块连线不动，增加下图网口模块3处位置焊在一起

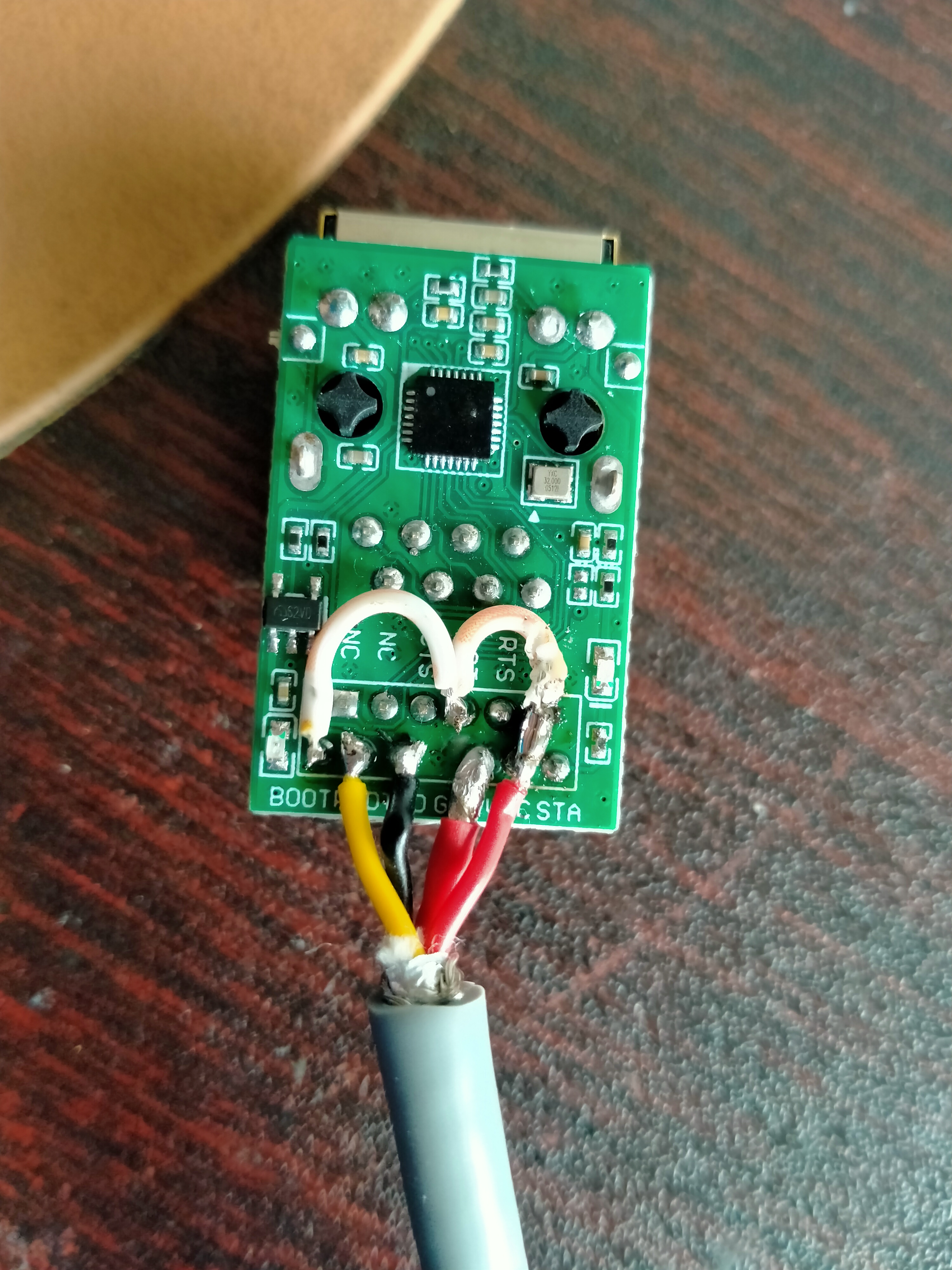

10. 焊完如下图。
11. 测试网口模块连上电脑时当如下图位置的指示灯闪烁时，表示进入的软件升级模式，需要将模块联上互联网自动升级，待指示灯保持常亮升级完成，可以正常使用。
12. 测试电脑连接网口模块工作正常，主要看是否能找到模块，如下视频。
13. 测试电脑连接网口模块连接不上，主要看是否能找到模块，如下视频。
