外部接线

1. 使用接收头板连接如下图。

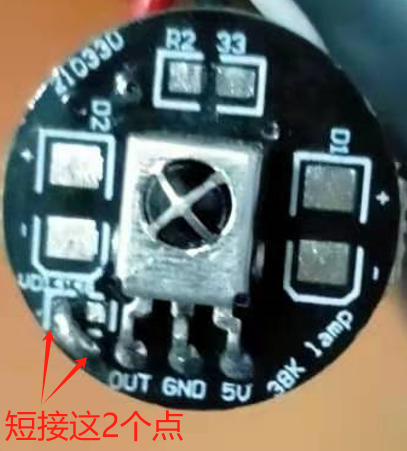

接收头板需要焊接一处短接点，如下图。

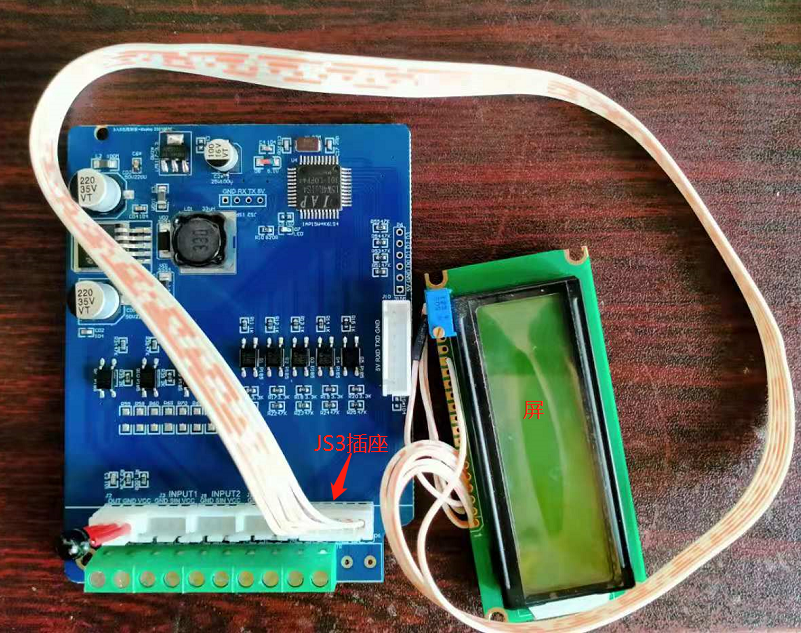

2. 连接内部设置使用的显示屏，用来下一步的功能设置，如下图。

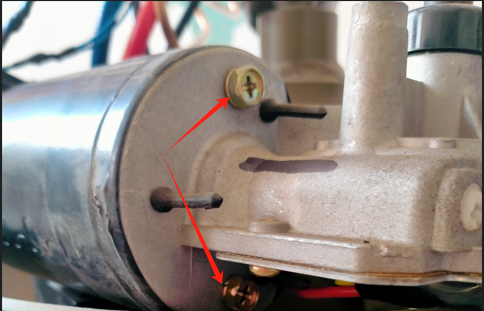

3. 拧下左右遥摆的电机的2个螺丝钉，如下图。

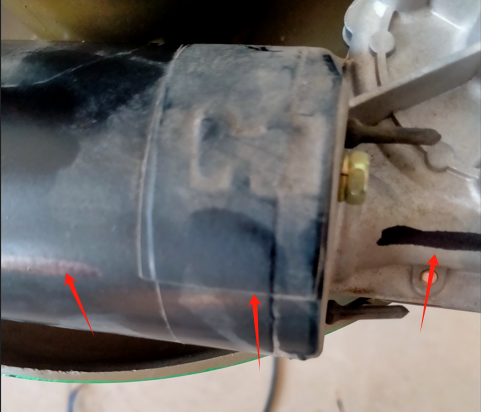

4. 按下图指示揭下贴在电机上的胶带，画一条线用来标记拆壳前的对应位置，防止安装时位置不对应电机外壳后屁股持续发热。

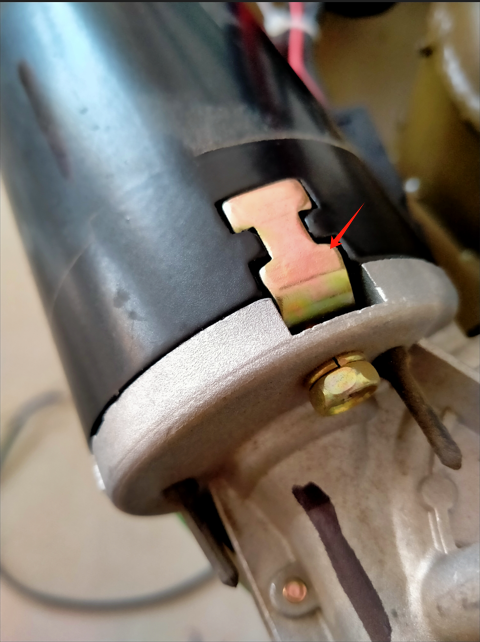

5. 按下图指示拆下电机上的2个铜片。

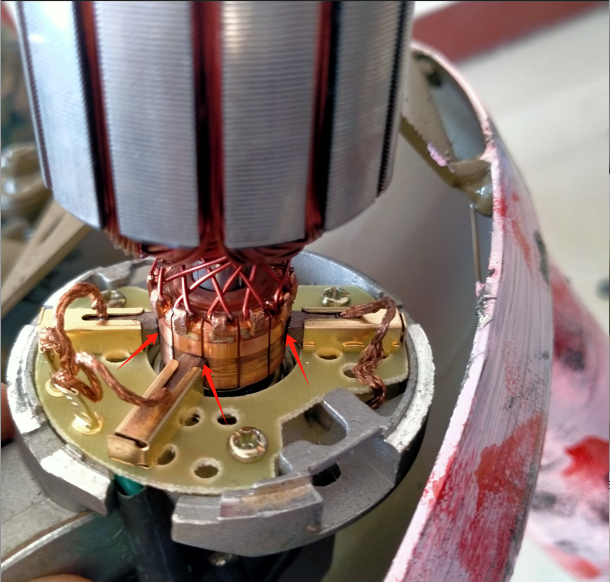

6. 一手用钳子夹住电机转动杆，另一手抓住电机外壳拧动并拨出与内部机芯分开，注意观看电刷要顶住电机芯的铜部分，如下图。

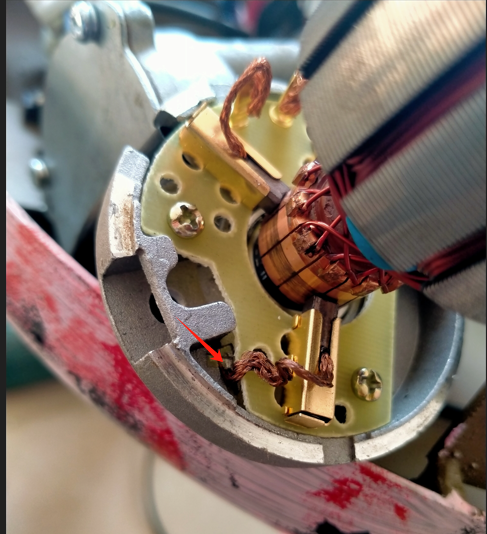

7. 将电机一根电刷接地线从外观上拽出来，如下图。

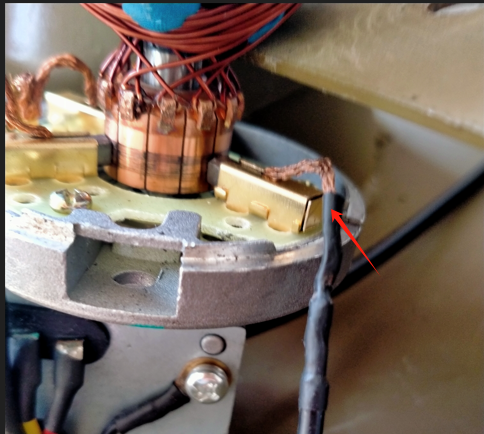

8. 将电刷接地线，套上热缩管接一根1.5平线，并从外壳串出来，如下图。

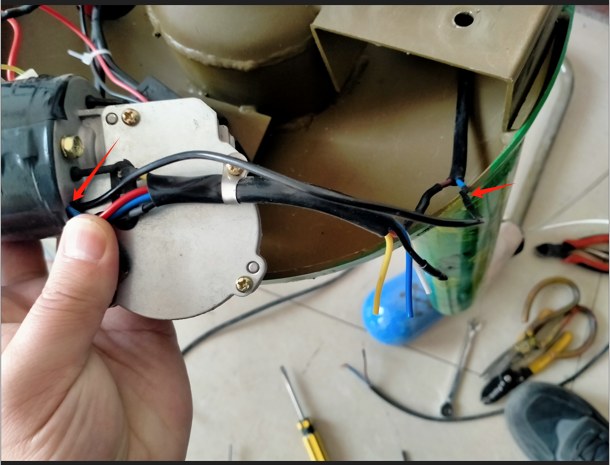

9. 剪断原来的电机黑线，将新串出来的线与外面原电源的地线相连，如下图。

10. 将之前拆下来的2个铜片、2个螺丝、胶布恢复原样，注意电机外壳与前面减速部分的对应位置。

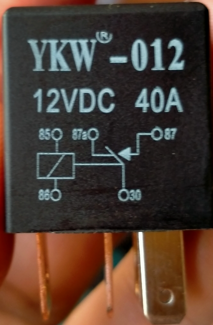

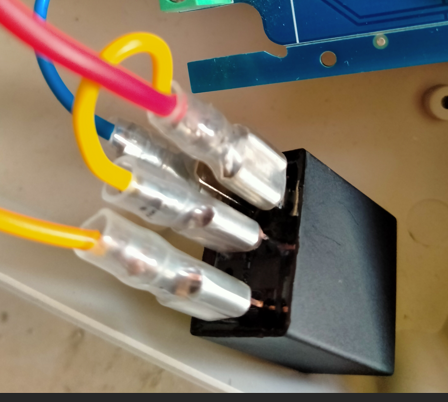

11. 需要使用1个继电器、插簧、绝缘套，如下图。

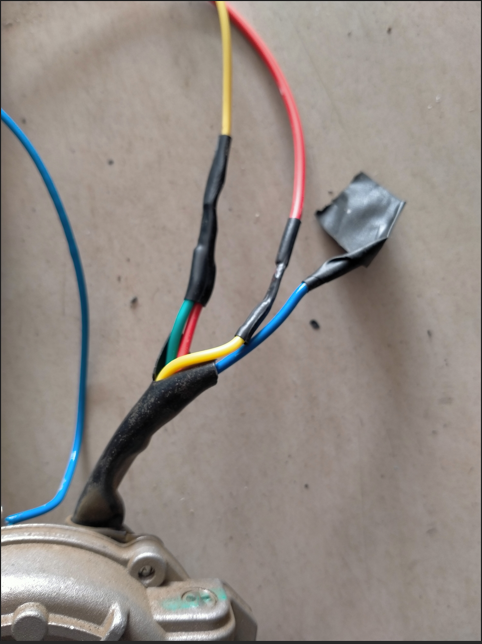

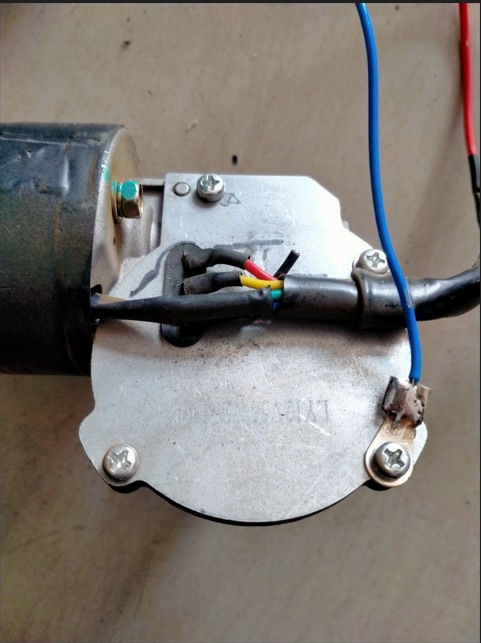

12. 上部电机用来控制头部复位接线使用3根，如下图。

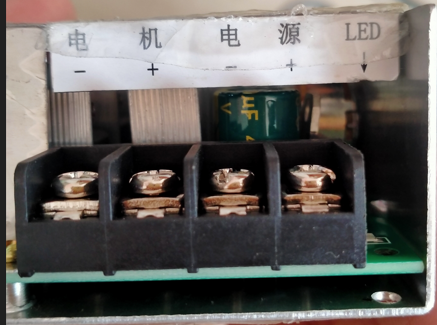

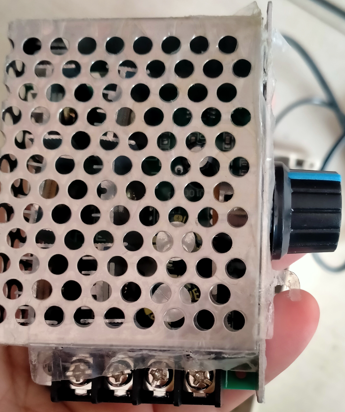

13. 需要使用1个电机调速器，用来控制遥摆电机的转动速度，调速器外观如下图。

14. 遥摆电机外壳接地改线，原因解决调速无效果。头部复位电机使用继电器控制，原因电路板是共电源接法而电机信号需要共地连接，如果反向连接又会与遥摆电机冲突产生短路烧线和板子。

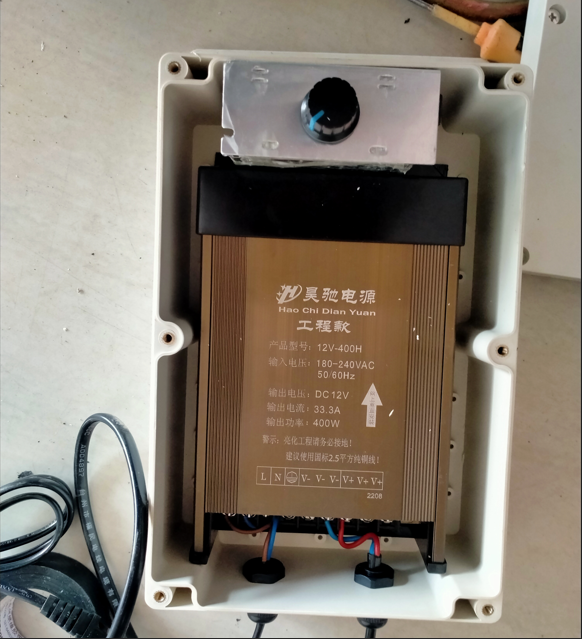

15. 使用12V电源盒1个，如下图，并将调速器安装在里面。

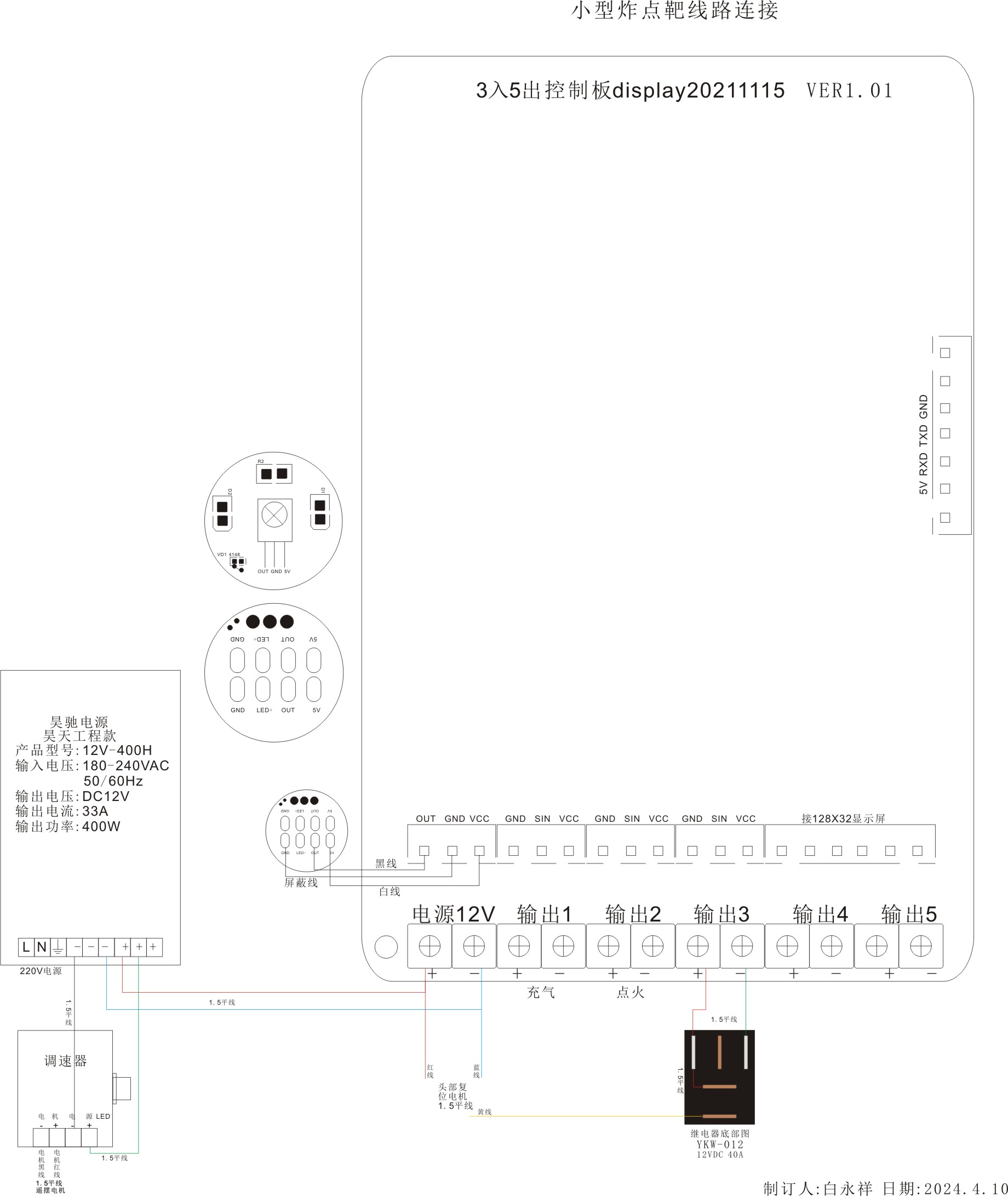

16. 电路连接如下图。
