外部接线

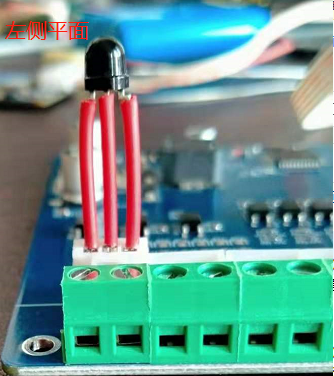

1. 插上设置使用已连接好3P插头的4438接收头，（带拐直角的接收头）如下图，若需开启客户试用应将此接收头留给客户，待试用到期客户付款后解锁试用。

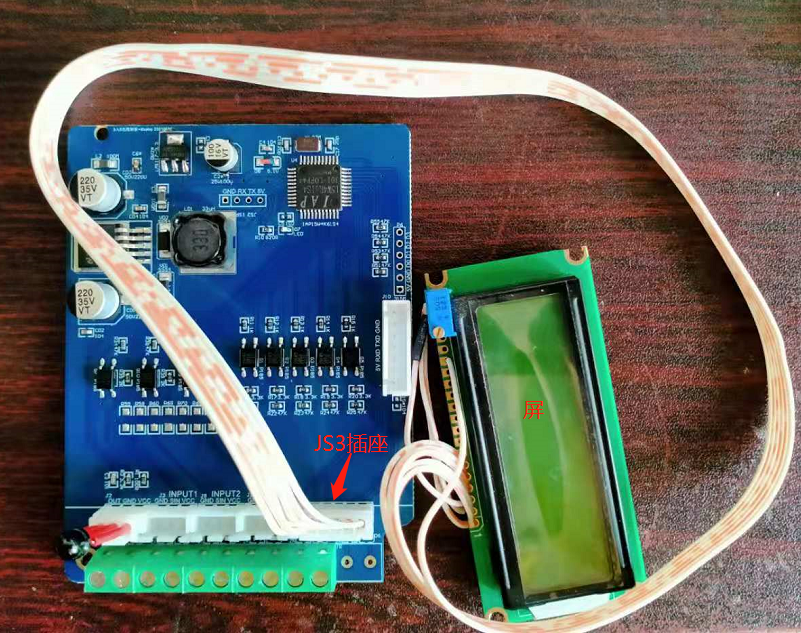

2. 连接内部设置使用的显示屏，用来下一步的功能设置，如下图。

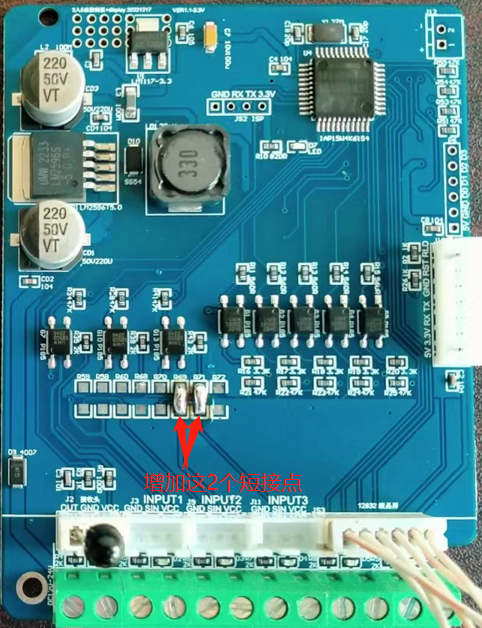

3. 电路板增加2个短接点，如下图。

4. 维码器若是新买的，电路板未卸去贴片电阻上面标的104，则不需要更改。若此电阻被卸去，需补1个0603封装100K贴片电阻，如下图。

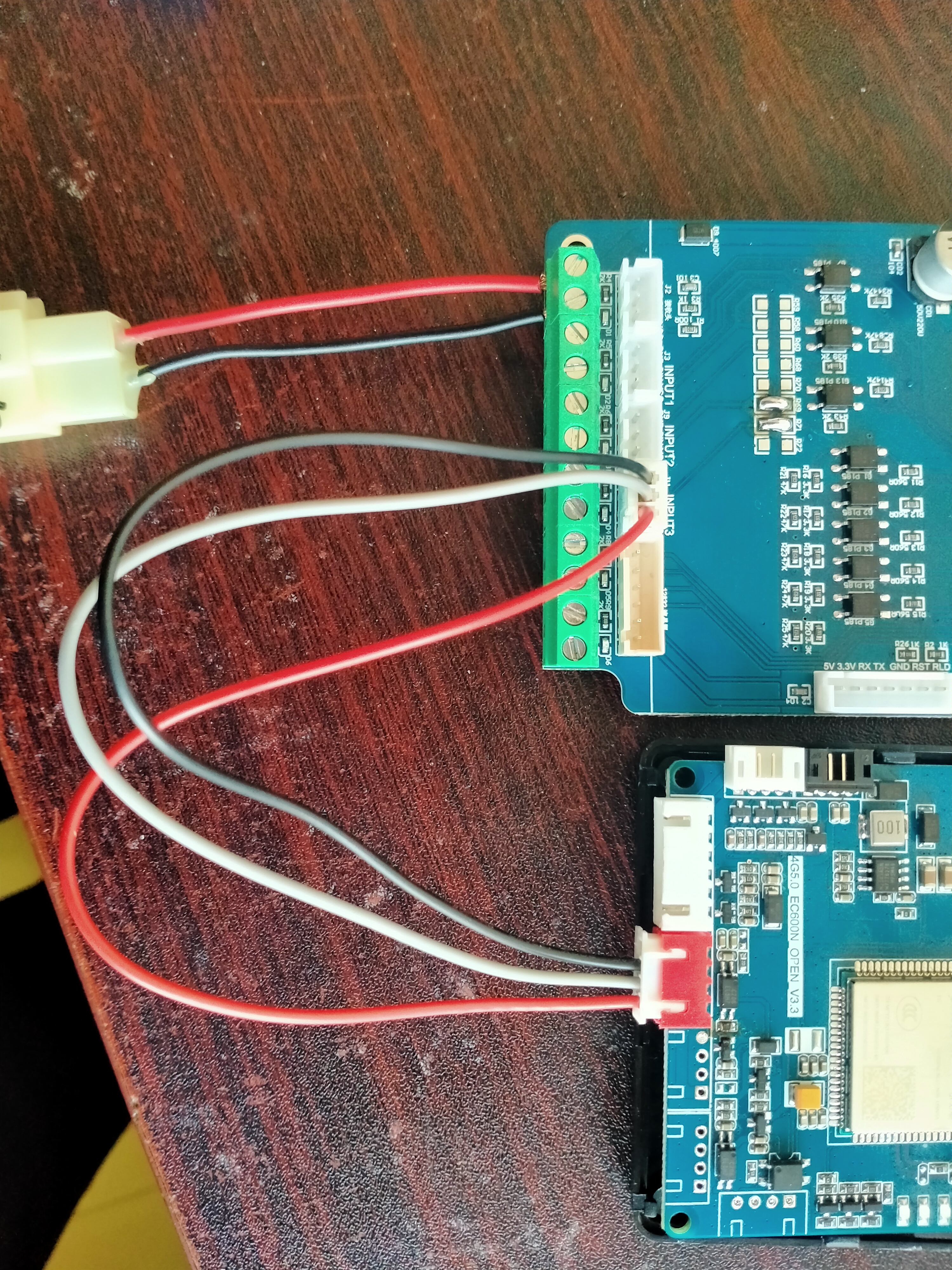

5. 电路板与维码器的连接，如下图。

6. 对射管的2根红打在1个端子里，2根黑线打在1个端子里，连接如下图。

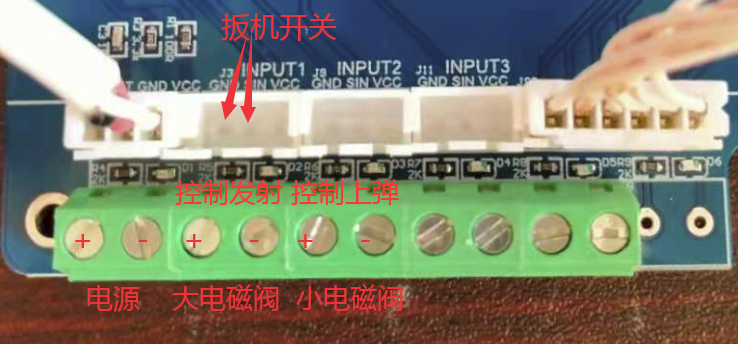

7. 电源及输出接线如下图。
