外部接线

1. 插上设置使用已连接好3P插头的4438接收头，（带拐直角的接收头）如下图，若需开启客户试用应将此接收头留给客户，待试用到期客户付款后解锁试用。

2. 连接内部设置使用的显示屏，用来下一步的功能设置，如下图。

3. 使用第2版电路板，需要注意使用LM2596-5.0的，如下图所示才可以。

4. 使用第3版电路板，需要注意使用未更改过的电路板，特征如下图所示。

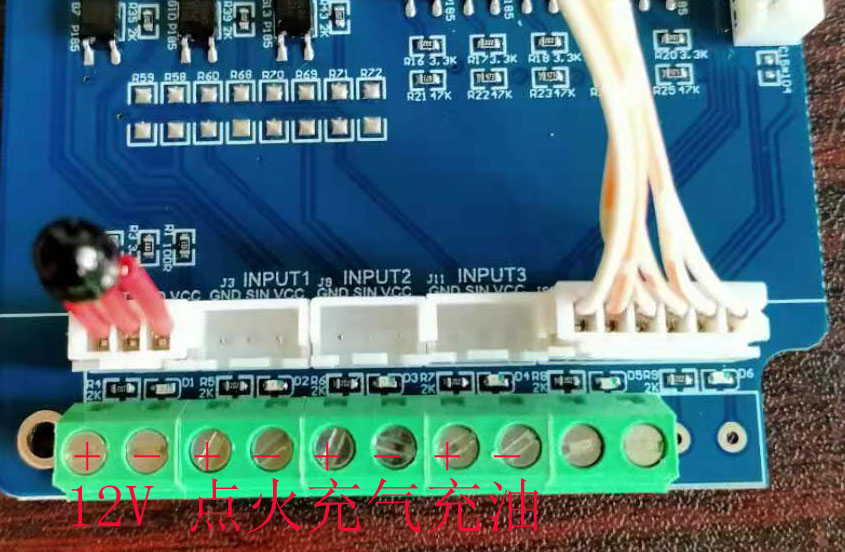

5. 电源、点火、充气、充油连接如下图。

6. 待WH-L101无线模块与显示屏天线遥控器开始批量生产后，不再使用315M无线学习型接收板，为解决干扰误触发的情况,及温度影响发射编码误差造成接收学习错误的情况。
7. 无线模块板WH-L101板，如下图。

8. 无线模块板WH-L101与主控板的连接需要2.54间距的7P、4P插头，线序如下图。

9. 315M无线学习型接收板的连接如下图。

10. 若设备需放入金属盒或金属设备内部密封则需增加SMA天线延长线将天线引出到金属壳体外部安装,天线馈线的外侧屏蔽线连GND,内部芯连原天线，位置如下图。
